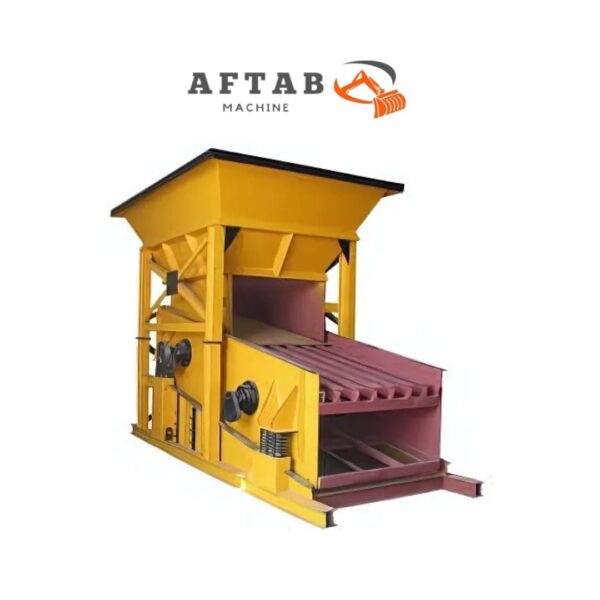

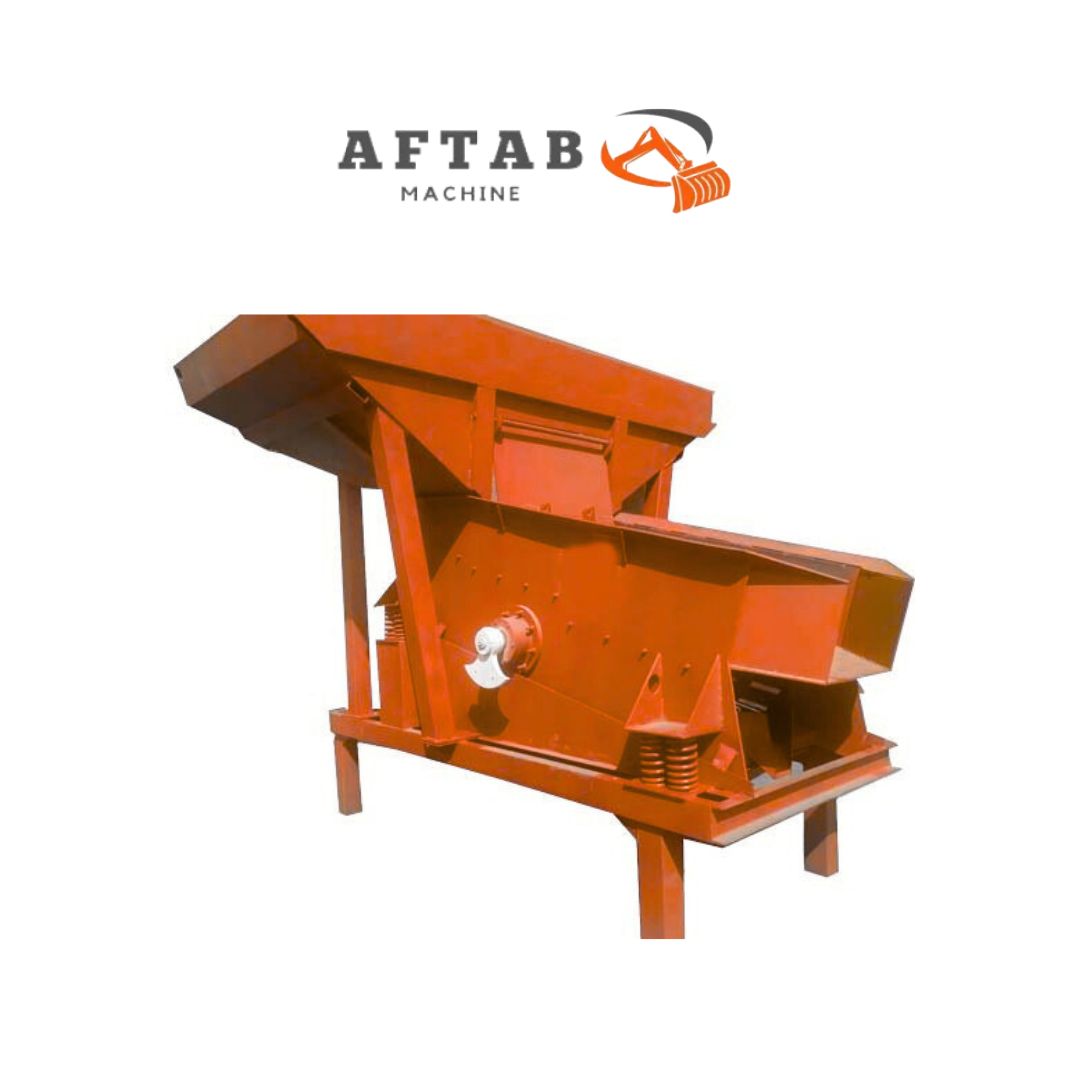

عملکرد فیدر گریزلی در تغذیه سنگ‌شکن چگونه است؟
دستگاه فیدر گریزلی با استفاده از لرزش کنترل‌شده، مواد خام استخراج‌شده از معدن را به صورت پیوسته و یکنواخت به سنگ‌شکن اولیه هدایت می‌کند. مزیت اصلی فیدر گریزلی سنگ شکن در مقایسه با فیدر معمولی، توانایی آن در حذف ذرات ریز و خاکی پیش از ورود به سنگ‌شکن است؛ این ویژگی باعث کاهش سایش قطعات داخلی سنگ‌شکن، افزایش عمر مفید آن و ارتقاء بازدهی کلی سیستم می‌شود. با کاهش بار اضافی، نه تنها مصرف انرژی کاهش می‌یابد، بلکه ظرفیت عملیاتی سنگ‌شکن نیز بهینه می‌شود. عملکرد ویبراتور باعث می‌شود که مواد با دانه‌بندی مختلف، به صورت خودکار و پیوسته تفکیک شده و فقط مواد درشت‌تر به سنگ‌شکن وارد شوند.
آشنایی با اجزای فیدر گریزلی و ساختار آن
فیدر گریزلی یک دستگاه مکانیکی مهندسی‌شده با ساختاری مستحکم است که از اجزای مختلفی تشکیل شده تا در محیط‌های صنعتی و معدنی سخت، عملکرد دقیق و پایداری داشته باشد. ساختار اصلی آن از فولاد با مقاومت بالا ساخته شده و دارای طراحی مناسب برای جذب تنش‌های ناشی از بارگذاری‌های مداوم و سنگین است. اجزای اصلی دستگاه فیدر گریزلی سنگ شکن را بیشتر بشناسیم.
ویبراتور صنعتی یا موتور ویبره
ویبراتور صنعتی با ایجاد ارتعاشات شدید و کنترل‌شده، باعث حرکت و انتقال مواد بر روی سینی تغذیه می‌شود. موتور ویبره به صورت الکترومکانیکی یا الکترومغناطیسی طراحی می‌شود و باید از نظر توان و فرکانس با نوع ماده معدنی و ظرفیت سیستم هماهنگ باشد. در معادن، ویبراتورها اغلب با پوشش ضد گرد و غبار و طراحی مقاوم در برابر رطوبت و شوک مکانیکی عرضه می‌شوند تا دوام و عملکرد مداوم دستگاه تضمین شود.
سینی خوراک‌دهی با پوشش ضدسایش
سینی تغذیه، سطح اصلی تماس مواد معدنی با فیدر است و باید در برابر سایش ناشی از برخورد ذرات سنگین و تیز مقاوم باشد. به همین دلیل، این سینی‌ها از فولاد ضدسایش یا با روکش‌های مقاوم به سایش مانند کروم-کاربید ساخته می‌شوند. طراحی هندسی سینی نیز به گونه‌ای است که جریان مواد را به سمت جلو هدایت کرده و از تجمع یا گیرکردن مواد جلوگیری کند. طول و عرض سینی بسته به ظرفیت خط فرآوری و اندازه ذرات قابل تنظیم است.
میله‌های گریزلی برای جداسازی ذرات
یکی از ویژگی‌های مهم دستگاه فیدر گریزلی، وجود مجموعه‌ای از میله‌های موازی در انتهای سینی خوراک‌دهی است که به “میله‌های گریزلی” مشهور هستند. این میله‌ها با فاصله‌های مشخصی نصب می‌شوند تا مواد ریزتر مانند خاک، شن، یا ذرات ریز از بین آن‌ها عبور کرده و مستقیما به نوار نقاله یا سرند منتقل شوند، اما سنگ‌های درشت‌تر برای خردایش وارد سنگ‌شکن می‌شوند. طراحی و زاویه این میله‌ها بر اساس نوع ماده معدنی، نرخ خوراک‌دهی و اندازه دانه‌بندی تنظیم می‌شود.
فنرهای ارتجاعی و شاسی سنگین
برای جلوگیری از انتقال ارتعاشات به بدنه اصلی کارخانه یا اسکلت فلزی، فیدر گریزلی روی سیستم تعلیق متشکل از فنرهای ارتجاعی نصب می‌شود. این فنرها که از نوع مارپیچی یا لاستیکی می‌باشند، علاوه بر جذب شوک‌های دینامیکی، به حرکت نوسانی روان و یکنواخت دستگاه نیز کمک می‌کنند. شاسی اصلی نیز از پروفیل‌های سنگین و ورق‌های فولادی تقویت‌شده ساخته می‌شود تا در برابر ضربات سنگین و تنش‌های مکانیکی دوام داشته باشد.
یاتاقان‌ها، تسمه، پولی
سیستم انتقال نیرو در فیدر گریزلی شامل یاتاقان‌های صنعتی با ظرفیت بار بالا، تسمه‌های مقاوم در برابر کشش و ساییدگی و پولی‌هایی با بالانس دینامیکی دقیق است. یاتاقان‌ها نقش مهمی در حفظ روانی عملکرد موتور ویبره دارند و باید به طور منظم گریس‌کاری و بررسی شوند. انتخاب نوع پولی و نسبت انتقال، مستقیما بر سرعت و شدت ارتعاش تأثیرگذار است. در معادن، سیستم انتقال قدرت باید کاملا محافظت‌شده باشد تا از ورود گرد و غبار و رطوبت جلوگیری شود.
کاربردهای فیدر گریزلی
دستگاه فیدر گریزلی نه تنها وظیفه انتقال یکنواخت و پیوسته سنگ معدن به تجهیزات خردایش مانند سنگ‌شکن‌ها را دارد، بلکه با طراحی خاص خود، بخشی از عملیات طبقه‌بندی اولیه را نیز انجام می‌دهد. در این بخش به کاربردهای اصلی فیدر گریزلی در معادن می‌پردازیم.
جداسازی ذرات زیر ۳۰ میلی‌متر پیش از خردایش
یکی از اصلی‌ترین وظایف دستگاه فیدر گریزلی، تفکیک مواد ریزدانه از جریان کلی سنگ معدن پیش از ورود به سنگ‌شکن است. در این دستگاه، میله‌های گریزلی با فاصله‌های مشخص، امکان عبور ذرات ریز کمتر از ۳۰ میلی‌متر را فراهم می‌کنند. این فرآیند به عنوان نوعی سرند اولیه عمل می‌کند و باعث می‌شود مواد ریز مستقیما به مرحله بعدی انتقال یابند یا حذف شوند، در حالی که فقط سنگ‌های درشت‌تر به سنگ‌شکن وارد می‌شوند. این جداسازی اولیه مزایای متعددی مانند کاهش سایش قطعات داخلی سنگ‌شکن، افزایش ظرفیت کاری تجهیزات پایین‌دست و افزایش دقت خردایش دارد. در معادن فلزی و غیر فلزی، به ویژه در استخراج سنگ‌آهن، مس، طلا، سرب و روی، این ویژگی در بهینه‌سازی کل فرآیند اهمیت بالایی دارد.
کاهش بار سنگ‌شکن و جلوگیری از گیرکردگی
یکی از مشکلات رایج در خطوط خردایش، بارگذاری بیش از حد سنگ‌شکن و وقوع مشکلاتی مانند گیرکردگی دهانه تغذیه یا خردایش ناقص است. فیدر گریزلی با حذف ذرات غیرضروری پیش از ورود به سنگ‌شکن، بار عملیاتی وارد بر سنگ‌شکن را به صورت چشمگیری کاهش می‌دهد. این موضوع علاوه بر جلوگیری از توقف‌های ناگهانی، مزایایی مانند افزایش بهره‌وری، کاهش استهلاک و صرفه‌جویی در انرژی را نیز به همراه دارد. همچنین در معادنی که مواد استخراجی دارای نسبت بالای خاک و ریزدانه هستند، استفاده از فیدر گریزلی باعث تثبیت فرآیند خردایش و افزایش پایداری سیستم می‌شود.
استفاده در خطوط سنگ‌شکن اولیه و ثانویه
دستگاه فیدر گریزلی در خطوط سنگ‌شکن اولیه و گاهی در سنگ‌شکن ثانویه استفاده می‌شود. در مرحله اول، مواد مستقیما از کامیون یا بیل مکانیکی تخلیه می‌شوند و نیاز به یک سیستم مقاوم و مطمئن برای دریافت و انتقال یکنواخت آن‌ها وجود دارد. فیدر گریزلی این وظیفه را با تحمل بار ضربه‌ای بالا و عملکرد پیوسته انجام می‌دهد. در برخی خطوط خاص مانند خطوطی با تنوع دانه‌بندی بالا یا خطوط پرظرفیت، فیدر گریزلی حتی در مرحله ثانویه نیز به کار گرفته می‌شود تا مجددا ذرات ریز حذف شده و فرآیند خردایش دقیق‌تری انجام شود. استفاده از این دستگاه در این موقعیت‌ها نشان‌دهنده انعطاف‌پذیری و کارآیی بالای آن در طراحی خطوط فرآوری مدرن است.
چه صنایعی از فیدر گریزلی استفاده می‌کنند؟
اگر چه فیدر گریزلی در برخی صنایع عمرانی و تولیدی نیز کاربرد دارد، اما بیشترین و تخصصی‌ترین استفاده آن در صنعت معدن است. این دستگاه در حوزه‌های زیر بسیار پرکاربرد است. در خطوط فرآوری سنگ‌آهن، فیدر گریزلی نقش اساسی در حذف ذرات ریز مانند خاک و ماسه دارد تا خردایش دقیق‌تری در مراحل بعدی انجام شود. این موضوع مصرف انرژی و افزایش عیار نهایی را بهینه می‌کند. سنگ‌های استخراج‌شده از معادن مس مخلوطی از خاک، ریزدانه و قطعات بزرگ هستند. فیدر گریزلی این امکان را فراهم می‌کند که فقط سنگ‌های مناسب برای خردایش وارد مدار شوند و ریزدانه‌ها به طور جداگانه مدیریت شوند.
در معادن طلا، فیدر گریزلی در جداسازی اولیه مواد ارزشمند از باطله نقش دارد. با حذف ذرات خاکی و تمرکز روی سنگ‌های طلادار، فرآیند بازیابی طلا بهتر می‌شود. در معادن سرب و روی که دارای ترکیب مواد متنوع هستند، فیدر گریزلی باعث افزایش دقت در کنترل خوراک ورودی به سنگ‌شکن‌ها می‌شود و از ورود مواد کم‌ارزش یا مزاحم جلوگیری می‌کند. در معادن تولید شن، ماسه، و سنگ لاشه، فیدر گریزلی کمک می‌کند تا مصالح قابل استفاده از ناخالصی‌ها جدا شوند و فرآیند تولید مصالح ساختمانی با کیفیت بهتری انجام شود.
مزایای فیدر گریزلی در خطوط خردایش
دستگاه فیدر گریزلی سنگ شکن به دلیل طراحی خاص، مزایای متعددی در ارتقای عملکرد و بهره‌وری کل خط فرآوری دارد. از جمله مهم‌ترین مزایای این دستگاه می‌توان به موارد زیر اشاره کرد.
- جداسازی اولیه ذرات ریز از جریان مواد خام که منجر به کاهش بار غیرضروری بر روی سنگ‌شکن و افزایش دقت خردایش می‌شود.
- افزایش عمر مفید تجهیزات با جلوگیری از ورود ذرات ساینده یا نامناسب به سنگ‌شکن.
- افزایش ظرفیت عملیاتی سنگ‌شکن از طریق ایجاد نرخ تغذیه پایدار و کنترل‌شده.
- کاهش هزینه‌های نگهداری و توقفات ناگهانی به دلیل جلوگیری از گیر کردن سنگ‌های بزرگ یا غیرقابل خردایش در دهانه تغذیه.
- توانایی تحمل بار ضربه‌ای بالا که در مواجهه با بارهای سنگین استخراجی، عملکرد قابل اعتماد و مداومی فراهم می‌کند.
انواع فیدر گریزلی از نظر طراحی و عملکرد
با توجه به تنوع نیازهای عملیاتی در معادن، دستگاه فیدر گریزلی سنگ شکن در انواع مختلفی طراحی و عرضه می‌شود که هر کدام بسته به شرایط معدن، نوع ماده معدنی و ظرفیت مورد انتظار، انتخاب می‌شوند.
فیدر گریزلی ثابت
فیدر گریزلی ثابت و قابل نصب روی شاسی غیرمتحرک، به صورت دائم در یک نقطه نصب می‌شود. طراحی این مدل به گونه‌ای است که برای بارهای سنگین و خوراک‌دهی پیوسته بسیار مناسب بوده و در معادن با ظرفیت بالا و خطوط فرآوری دائم کاربرد دارد. عمر طولانی‌تر، ظرفیت بالاتر و عملکرد پایدار در شرایط سخت عملیاتی از مزایای این دستگاه است.
فیدر گریزلی موبایل
فیدر گریزلی موبایل برای خطوط خردایش سیار طراحی شده است و در معادنی که محل استخراج در آن‌ها متغیر بوده، کاربرد دارد. این نوع فیدر به سیستم‌های خردایش سیار متصل می‌شود و امکان انتقال سریع و بهره‌برداری در موقعیت‌های مختلف را فراهم می‌کند. قابلیت حمل و نقل آسان و راه‌اندازی سریع در محل از ویژگی‌هایی است که کاربرد این نوع فیدر را افزایش داده است. همچنین برای پروژه‌های پیمانکاری یا مقطعی نیز مناسب است.
فیدر گریزلی ویبره‌ای
فیدر گریزلی ویبره‌ای پرکاربردترین نوع در صنعت معدن است. این مدل با استفاده از ویبراتورهای الکترومکانیکی یا الکترومغناطیسی، ارتعاشات منظم ایجاد می‌کند تا مواد به صورت یکنواخت و پیوسته حرکت کنند. کنترل دقیق‌تر نرخ تغذیه، دانه‌بندی متوسط تا درشت و مصرف انرژی بهینه از مزایایی است این فیدر ارائه می‌کند.
فیدر گریزلی شاتونی
در فیدر گریزلی شاتونی، حرکت رفت و برگشتی به وسیله یک میل‌لنگ (شاتون) و سیستم مکانیکی ایجاد می‌شود. این نوع فیدر در مواقعی که مواد ورودی بسیار مرطوب، چسبنده یا گل‌آلود باشند، عملکرد بهتری نسبت به ویبره‌ای از خود نشان می‌دهد. مقاومت بالا در برابر گرفتگی و حرکت مکانیکی پایدار با نیروی بالا از ویژگی‌های فیدر گریزلی شاتونی است.
نکات مهم در انتخاب و خرید فیدر گریزلی مناسب
با توجه به شرایط خاص هر معدن مثل نوع ماده معدنی، میزان رطوبت، ظرفیت استخراج، موقعیت جغرافیایی و محدودیت‌های عملیاتی، لازم است پیش از خرید، عوامل فنی و اقتصادی را به دقت بررسی کنید. در ادامه مهم‌ترین نکات در انتخاب دستگاه فیدر گریزلی سنگ شکن مناسب را بررسی می‌کنیم.
- ظرفیت فیدر باید متناسب با حجم ماده معدنی استخراج‌شده و توان عملیاتی سنگ‌شکن‌ها انتخاب شود. در خطوط با تناژ بالا، استفاده از فیدر صنعتی با ابعاد بزرگ‌تر و قدرت بالاتر الزامی است.
- خواص فیزیکی ماده معدنی مانند چگالی، میزان رطوبت، میزان ریزدانه، چسبندگی و سایش‌پذیری، مستقیما بر انتخاب نوع فیدر اثر دارد. مثلا در معادن سنگ‌آهن با سنگ‌های سخت و ساینده، به فیدرهایی با شاسی مقاوم و سینی ضدسایش نیاز است، اما در معادن خاکی یا مرطوب، فیدر شاتونی عملکرد بهتری دارد.
- فیدر ویبره‌ای برای مواد خشک و دانه‌درشت مناسب است، اما اگر مواد مرطوب یا گل‌آلود باشد، فیدر شاتونی انتخاب بهتری است؛ چرا که مقاومت بیشتری در برابر گرفتگی دارد.
- اگر معدن دارای موقعیت عملیاتی ثابت باشد، فیدر گریزلی ثابت با ساختار سنگین و عملکرد پایدار پیشنهاد می‌شود. اما برای پروژه‌های پیمانکاری، معادن روباز با انتقال مداوم یا خطوط خردایش سیار، باید از فیدر گریزلی موبایل استفاده شود که وزن کمتر، طراحی فشرده و قابلیت حمل‌ونقل سریع دارد.
- در صنایع معدنی، تجهیزات در معرض بارهای شدید و شرایط خورنده قرار دارند. انتخاب برندهای معتبر داخلی یا خارجی با سابقه عملکرد صنعتی موفق، همراه با بررسی مشخصات فنی، گارانتی و خدمات پس از فروش، در افزایش عمر مفید دستگاه و کاهش هزینه‌های نگهداری بسیار مؤثر است.
- قابلیت تنظیم فرکانس ویبره، دامنه نوسان، شیب فیدر و فواصل بین میله‌های گریزلی، مزیت مهمی است که امکان تطبیق دقیق‌تر دستگاه با شرایط متغیر معدن را فراهم می‌کند.
قیمت فیدر گریزلی به چه عواملی بستگی دارد؟
قیمت فیدر گریزلی در صنعت معدن تابع عوامل فنی، طراحی، برند، متریال و شرایط اقتصادی است. در ادامه به مهم‌ترین مؤلفه‌های تأثیرگذار بر قیمت این دستگاه می‌پردازیم.
- هرچه ظرفیت خوراک‌دهی بالاتر باشد، ابعاد فیزیکی دستگاه، موتور، شاسی و اجزای مکانیکی آن نیز بزرگ‌تر و قوی‌تر خواهند بود که طبیعتا باعث افزایش قیمت نهایی می‌شود.
- فیدر ویبره‌ای به طور معمول ارزان‌تر از مدل شاتونی است، زیرا نوع شاتونی دارای قطعات متحرک بیشتر، سیستم انتقال قدرت مکانیکی پیچیده‌تر و ساختار مقاوم‌تری برای شرایط سخت است.
- اگر سینی خوراک‌دهی از فولادهای مقاوم به سایش یا آسترهای ضدضربه پوشیده شده باشد، قیمت دستگاه افزایش خواهد یافت، اما در عوض عمر کاری دستگاه بیشتر می‌شود و از نظر اقتصادی در بلندمدت به صرفه‌تر است.
- فیدرهایی که برای خطوط سیار طراحی شده‌اند، نیازمند طراحی سبک‌تر، بدنه مقاوم به ارتعاش و ساختار مهندسی‌شده برای حمل و نقل آسان هستند. این عوامل می‌توانند قیمت نهایی را افزایش دهند.
- افزودن تجهیزات جانبی مانند درپوش محافظ، کاور غبارگیر، کنترل‌کننده دور موتور (اینورتر) یا نصب فیدر روی اسکید مخصوص، همگی باعث افزایش هزینه تمام‌شده می‌شوند.
- مانند سایر تجهیزات صنعتی، نوسانات نرخ ارز، تعرفه‌های گمرکی و هزینه‌های حمل و نقل، مخصوصا در مناطق دورافتاده معدنی تأثیر زیادی بر قیمت نهایی فیدر دارند.
مقایسه فیدر گریزلی با سایر انواع فیدرها
در خطوط فرآوری معدنی، انواع مختلفی از فیدر به کار می‌رود که بسته به نوع ماده معدنی، ظرفیت خط و شرایط محیطی انتخاب می‌شود. فیدر گریزلی به دلیل ویژگی خاص خود در جداسازی ذرات ریز پیش از ورود به سنگ‌شکن، مزایای قابل‌توجهی نسبت به فیدرهای دیگر دارد. در این جدول می‌توانید مقایسه فیدر گریزلی با سایر انواع فیدرها را ببینید.
| ویژگی‌ها | فیدر گریزلی | فیدر شاتونی ساده | فیدر زنجیری | فیدر تسمه‌ای |
| جداسازی اولیه ذرات | دارد (با میله گریزلی) | ندارد | ندارد | ندارد |
توان خوراک‌دهی بالا | بالا | بالا | بسیار بالا | محدود |
| مقاومت در برابر سایش | بسیار بالا | بالا | بسیار بالا | پایین |
| مناسب برای مواد مرطوب/چسبنده | در مدل شاتونی | بهتر از ویبره‌ای | عالی | ضعیف |
| وزن و مصرف انرژی | متوسط تا زیاد | زیاد | زیاد | کم |
| هزینه نگهداری | متوسط | بالا | بالا | کم |
| مناسب برای معادن روباز | بله | بله | بله | محدود |
جمع بندی
با درک بهتر عملکرد، اجزا و کاربردهای فیدر گریزلی، اکنون می‌توان نتیجه گرفت که این دستگاه، یکی از مؤثرترین ابزارها در فرآیند خردایش است. انتخاب صحیح دستگاه فیدر گریزلی نه تنها راندمان تولید را افزایش می‌دهد، بلکه از توقف‌های ناخواسته و فرسایش زودهنگام دستگاه‌ها نیز جلوگیری می‌کند.
