قطعات سنگ شکن هیدروکن (مخروطی)

در صنعت معدن و فرآوری مواد معدنی، انتخاب و شناخت قطعات سنگ شکن هیدروکن اهمیت بسیار زیادی در افزایش بهره‌وری، کاهش هزینه‌های عملیاتی و افزایش طول عمر تجهیزات دارد. این دستگاه که به‌عنوان یکی از پرکاربردترین سنگ‌شکن‌های مخروطی شناخته می‌شود که شناخت دقیق قطعات دستگاه سنگ شکن مخروطی نه‌تنها برای مهندسان معدن، بلکه برای مدیران نگهداری و تعمیرات، اپراتورها و حتی خریداران صنعتی نیز ضروری است؛ زیرا عملکرد صحیح دستگاه به کیفیت و هماهنگی قطعات آن وابسته است.

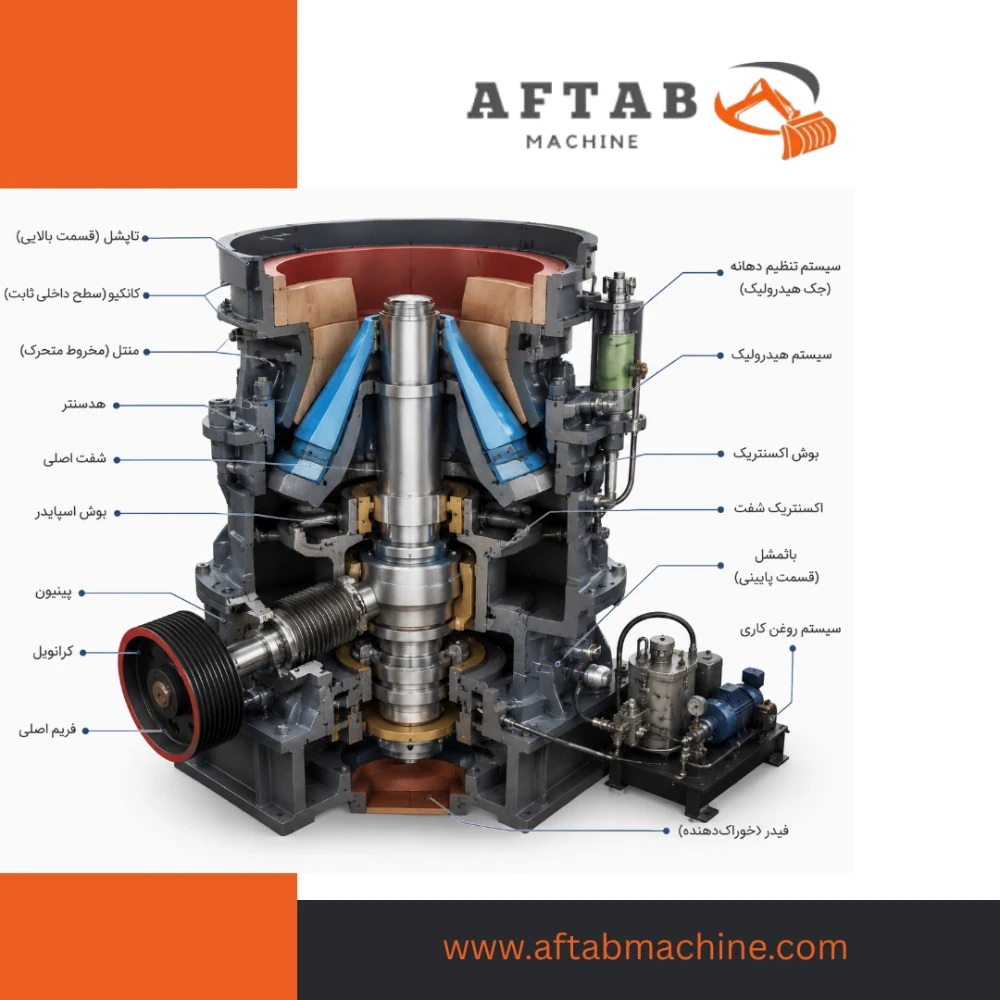

ساختار کلی و عملکرد قطعات در دستگاه هیدروکن

برای درک بهتر اهمیت قطعات دستگاه سنگ شکن هیدروکن ابتدا باید با ساختار کلی این دستگاه سنگ شکن آشنا شد. هیدروکن نوعی سنگ‌شکن مخروطی است که با استفاده از حرکت دورانی منتل در داخل کانکیو، عملیات خردایش را انجام می‌دهد. در این فرآیند، نیروی فشاری ایجادشده باعث خرد شدن سنگ‌ها در ابعاد موردنظر می‌شود. ساختار این دستگاه به‌گونه‌ای طراحی شده که بتواند در شرایط کاری سخت و بارهای سنگین، عملکردی پایدار ارائه دهد. در ادامه با قطعات سنگ شکن هیدروکن آشنا خواهیم شد.

منتل (Mantle)

منتل قطعه‌ای مخروطی‌شکل و از مهم‌ترین قطعات سایشی است که روی هدسنتر نصب می‌شود. این قطعه با حرکت دورانی خود سنگ‌ها را به سمت کانکیو فشرده و خرد می‌کند. معمولاً از فولاد منگنزی مقاوم به سایش ساخته می‌شود.

کانکیو (Concave)

کانکیو قطعه ثابت داخل تاپشل است که در مقابل منتل قرار می‌گیرد. فاصله بین منتل و کانکیو محل اصلی خردایش سنگ‌ها محسوب می‌شود. این قطعه نیز از آلیاژهای مقاوم به سایش تولید می‌شود و جزو قطعات مصرفی است.

***نکته: در میان تمام قطعات سنگ شکن هیدروکن، منتل و کانکیو به‌عنوان مهم‌ترین قطعات سایشی شناخته می‌شوند. این دو قطعه مستقیماً با سنگ در تماس هستند و بیشترین میزان سایش را تحمل می‌کنند. منتل قطعه‌ای مخروطی‌شکل است که روی هدسنتر نصب می‌شود و حرکت چرخشی آن باعث خرد شدن سنگ‌ها می‌شود. کانکیو نیز سطح داخلی بدنه بالایی دستگاه است که به‌عنوان دیواره ثابت عمل می‌کند.

کیفیت ساخت منتل و کانکیو تأثیر مستقیمی بر عملکرد قطعات دستگاه سنگ شکن مخروطی دارد. اگر آلیاژ مورد استفاده در این قطعات کیفیت مناسبی نداشته باشد، سایش سریع اتفاق می‌افتد و هزینه‌های تعمیرات افزایش می‌یابد. به همین دلیل، معمولاً از فولاد منگنزی با درصد مشخصی از عناصر آلیاژی استفاده می‌شود تا مقاومت در برابر ضربه و سایش افزایش یابد.

طراحی هندسی منتل و کانکیو نیز اهمیت زیادی دارد. شکل آج‌ها، زاویه مخروط و ضخامت قطعه همگی بر راندمان خردایش و مصرف انرژی تأثیرگذار هستند. در برخی موارد، تغییر طراحی این قطعات دستگاه سنگ شکن هیدروکن می‌تواند باعث افزایش ظرفیت تولید یا بهبود دانه‌بندی محصول شود.

هدسنتر (Head Center)

هدسنتر بخش مرکزی مخروط متحرک است که منتل روی آن سوار می‌شود. این قطعه نیروی چرخشی را دریافت کرده و به منتل منتقل می‌کند. استحکام بالا در این قطعه بسیار مهم است.

شفت اصلی (Main Shaft)

شفت اصلی محور مرکزی دستگاه است که نیروی موتور را به مجموعه خردایش انتقال می‌دهد. این قطعه تحت تنش زیادی قرار دارد و معمولاً از فولاد آلیاژی سخت‌کاری‌شده ساخته می‌شود.

نکته : شفت اصلی یکی از حیاتی‌ترین قطعات سنگ شکن هیدروکن است که تحت تنش‌های پیچشی و فشاری زیادی قرار دارد. این قطعه باید از فولاد آلیاژی با عملیات حرارتی مناسب ساخته شود تا در برابر شکست مقاوم باشد. همچنین بوش‌های برنزی که بین شفت و بدنه قرار می‌گیرند، نقش کاهش اصطکاک و افزایش طول عمر قطعات را برعهده دارند.

بوش اکسنتریک (Eccentric Bush)

بوش اکسنتریک حرکت دورانی شفت را به حرکت خارج از مرکز تبدیل می‌کند تا عملیات خردایش انجام شود. این قطعه نقش مهمی در ایجاد حرکت نوسانی مخروط دارد

بوش اسپایدر (Spider Bush)

بوش اسپایدر در قسمت بالای شفت قرار می‌گیرد و باعث کاهش اصطکاک و هدایت دقیق محور می‌شود. این قطعه معمولاً از برنز ساخته می‌شود تا مقاومت سایشی خوبی داشته باشد.

تاپشل (Top Shell)

تاپشل بخش بالایی بدنه قطعات دستگاه سنگ شکن مخروطی است که کانکیو داخل آن نصب می‌شود. این قسمت فشار زیادی را تحمل می‌کند و معمولاً از فولاد ریخته‌گری ضخیم ساخته می‌شود.

باتمشل (Bottom Shell)

باتمشل بخش پایینی دستگاه است که اجزای اصلی مانند بوش‌ها و سیستم انتقال نیرو در آن قرار دارند. این قسمت پایه و ساختار اصلی دستگاه محسوب می‌شود.

اکسنتریک شفت (Eccentric Shaft)

اکسنتریک شفت باعث ایجاد حرکت غیرمرکزی در مخروط می‌شود. این حرکت عامل اصلی خرد شدن سنگ‌ها است و دقت ساخت آن اهمیت زیادی دارد.

پینیون و کرانویل (Pinion & Crown Wheel)

این چرخ‌دنده‌ها وظیفه انتقال نیرو از موتور به شفت اصلی را برعهده دارند. هماهنگی دقیق بین آن‌ها باعث عملکرد نرم در قطعات دستگاه سنگ شکن هیدروکن می‌شود.

سیستم هیدرولیک

سیستم هیدرولیک برای تنظیم دهانه خروجی، محافظت در برابر ورود اجسام سخت و باز کردن دستگاه هنگام گیر کردن مواد استفاده می‌شود. این سیستم ایمنی دستگاه را افزایش می‌دهد.

جک هیدرولیک

جک هیدرولیک برای تنظیم فاصله منتل و کانکیو یا باز کردن دستگاه در زمان تعمیرات کاربرد دارد. این قطعه نقش مهمی در کنترل سایز محصول خروجی دارد.

بلبرینگ‌ها و یاتاقان‌ها

بلبرینگ‌ها و یاتاقان‌ها باعث کاهش اصطکاک بین قطعات متحرک می‌شوند. کیفیت این قطعات تأثیر مستقیم بر طول عمر دستگاه دارد.

فیدر (خوراک‌دهنده)

فیدر وظیفه ورود یکنواخت مواد به داخل سنگ‌شکن را برعهده دارد. تغذیه مناسب باعث افزایش راندمان خردایش می‌شود.

کاسه نمد و آب‌بندها

این قطعات از ورود گردوغبار و خروج روغن جلوگیری می‌کنند. عملکرد صحیح آب‌بندها برای سلامت سیستم روانکاری بسیار مهم است.

سیستم روغن‌کاری

سیستم روغن‌کاری وظیفه خنک‌کاری و کاهش اصطکاک قطعات داخلی را برعهده دارد. کنترل دما و فشار روغن در این سیستم اهمیت زیادی دارد.

فریم اصلی (Main Frame)

فریم اصلی ساختار نگهدارنده کل دستگاه است که تمام قطعات روی آن نصب می‌شوند. استحکام این بخش برای تحمل بارهای سنگین ضروری است.

نکات کاربردی در انتخاب قطعات سنگ شکن هیدروکن

1. یکی از ویژگی‌های مهم در طراحی قطعات دستگاه سنگ شکن هیدروکن، مقاومت بالا در برابر سایش و ضربه است. سنگ‌های معدنی دارای سختی و چگالی متفاوتی هستند و همین موضوع باعث می‌شود قطعات در معرض تنش‌های شدید قرار بگیرند. به همین دلیل، در ساخت این قطعات از فولادهای آلیاژی مقاوم به سایش استفاده می‌شود تا طول عمر آن‌ها افزایش یابد.
2. نکته مهم دیگر در عملکرد قطعات سنگ شکن هیدروکن، هماهنگی دقیق بین اجزا است. اگر فاصله منتل و کانکیو به‌درستی تنظیم نشود، نه‌تنها کیفیت محصول کاهش می‌یابد، بلکه احتمال آسیب به قطعات نیز افزایش پیدا می‌کند. بنابراین تنظیمات دوره‌ای و بررسی فنی اهمیت زیادی دارد.
3. یکی دیگر از نکات مهم در مورد این قطعات، زمان تعویض آن‌ها است. اگر منتل و کانکیو بیش از حد فرسوده شوند، فاصله خردایش تغییر کرده و کیفیت محصول کاهش می‌یابد. همچنین فشار اضافی به سایر قطعات دستگاه سنگ شکن هیدروکن وارد می‌شود که می‌تواند منجر به خرابی زودرس گردد.

به‌طور کلی، انتخاب صحیح، نصب اصولی و بررسی دوره‌ای منتل و کانکیو نقش کلیدی در افزایش عمر مفید دستگاه و کاهش هزینه‌های عملیاتی دارد و از مهم‌ترین عوامل موفقیت در بهره‌برداری از قطعات دستگاه سنگ شکن مخروطی محسوب می‌شود.

در نهایت، باید توجه داشت که انتخاب صحیح قطعات سنگ شکن هیدروکن بر اساس نوع کاربرد، ظرفیت تولید و جنس مواد ورودی انجام می‌شود. این موضوع تأثیر مستقیمی بر بهره‌وری خط تولید خواهد داشت.

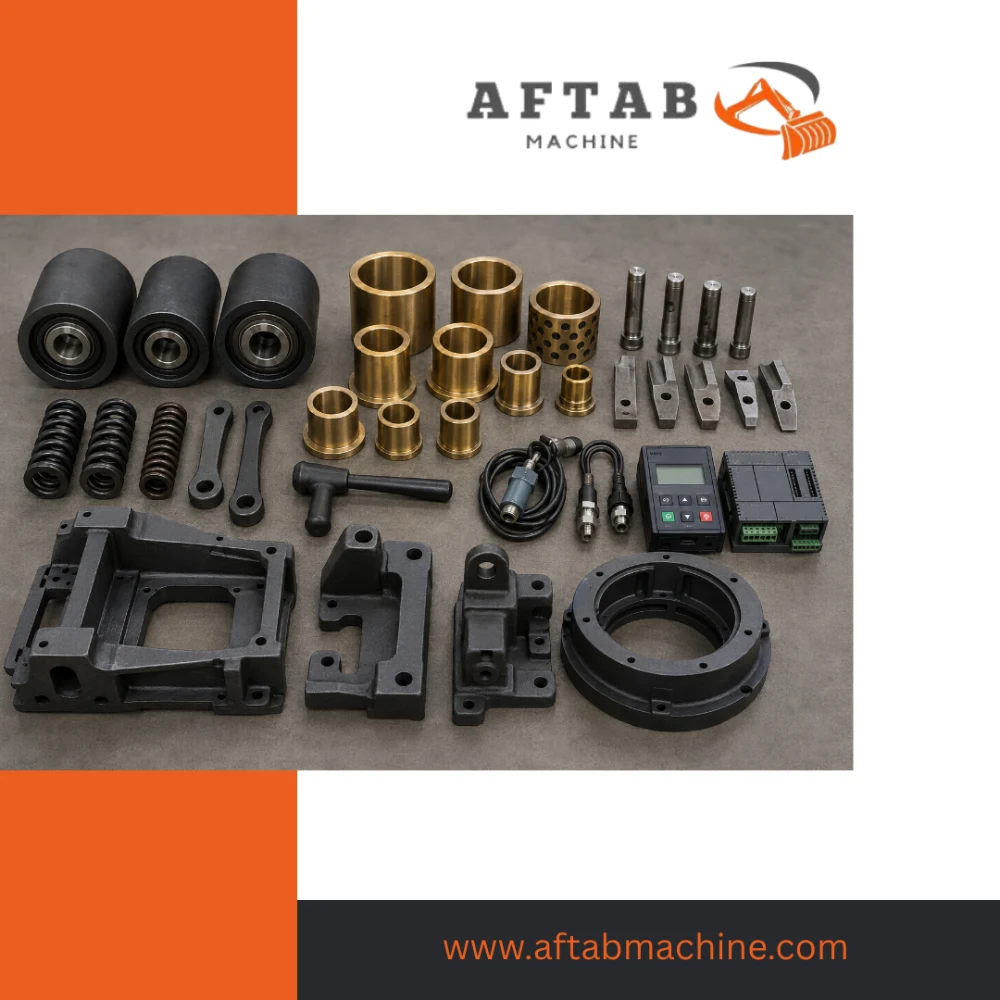

قطعات یدکی سنگ شکن هیدروکن

این دسته از قطعات یدکی در کنار قطعات اصلی خردایش (مثل منتل و کانکیو) نقش مهمی در عملکرد پایدار سنگ شکن دارند و نگهداری صحیح آن‌ها باعث کاهش هزینه‌های تعمیرات و افزایش طول عمر دستگاه می‌شود.از آنجا که سنگ‌شکن هیدروکن در شرایط کاری سخت، فشار بالا و سایش شدید فعالیت می‌کند، وجود قطعات یدکی باکیفیت نقش بسیار مهمی در کاهش هزینه‌های تعمیرات و افزایش بهره‌وری خط خردایش دارد.

غلطک‌ها (Rollers)

غلطک‌ها در برخی بخش‌های سیستم انتقال نیرو یا تجهیزات جانبی قطعات دستگاه سنگ شکن مخروطی هستند که مانند نوار نقاله‌ها، فیدرها یا مکانیزم‌های حرکتی استفاده می‌شوند. وظیفه اصلی آن‌ها کاهش اصطکاک و حرکت روان قطعات متحرک است. کیفیت متریال غلطک‌ها اهمیت زیادی دارد زیرا در محیط‌های معدنی گردوغبار و فشار بالا وجود دارد. استفاده از بلبرینگ‌های مقاوم و آب‌بندی مناسب باعث افزایش عمر این قطعات می‌شود.

بوشینگ‌ها (Bushings)

بوشینگ‌ها از مهم‌ترین قطعات یدکی سنگ شکن مخروطی محسوب می‌شوند و معمولاً از آلیاژ برنز یا فولاد مخصوص ساخته می‌شوند. این قطعات بین شفت و بدنه قرار می‌گیرند و باعث کاهش اصطکاک، جلوگیری از سایش مستقیم و هدایت دقیق حرکت محور می‌شوند. بوش اکسنتریک، بوش اسپایدر و بوش کنگره‌ای از رایج‌ترین انواع بوشینگ در هیدروکن هستند. خرابی بوشینگ می‌تواند باعث لقی، لرزش و حتی شکست شفت شود.

سوزن‌ها و لوازم برشی

سوزن‌ها و قطعات برشی معمولاً در سیستم‌های نگهدارنده، قفل‌کننده یا مکانیزم‌های تنظیمی دستگاه استفاده می‌شوند. این قطعات به دلیل تماس مکانیکی و فشار بالا باید از فولاد سخت‌کاری‌شده ساخته شوند. لوازم برشی همچنین می‌تواند شامل تیغه‌ها یا قطعاتی باشد که در فرآیندهای جانبی مانند آماده‌سازی مواد استفاده می‌شوند. دقت ساخت این قطعات برای عملکرد صحیح سیستم بسیار مهم است.

دسته‌ها و فنرها

دسته‌ها معمولاً برای تنظیمات دستی، باز و بسته کردن قطعات یا انجام عملیات تعمیر و نگهداری استفاده می‌شوند. فنرها نیز نقش مهمی در جذب ضربه، ایجاد نیروی بازگشت و محافظت از دستگاه در برابر ورود اجسام سخت دارند. فنرهای مقاوم به خستگی فلزی باعث افزایش ایمنی و کاهش احتمال شکست ناگهانی دستگاه می‌شوند. انتخاب فنر با مشخصات فنی مناسب اهمیت زیادی دارد.

قطعات الکترونیکی

قطعات الکترونیکی در هیدروکن‌های مدرن نقش حیاتی در کنترل و پایش عملکرد دستگاه دارند. این قطعات دستگاه سنگ شکن هیدروکن شامل سنسورهای دما، فشار روغن، ارتعاش، تابلو برق، PLC، کلیدها و سیستم‌های هشداردهنده هستند. استفاده از سیستم‌های کنترلی پیشرفته باعث افزایش ایمنی، کاهش خرابی و بهینه‌سازی مصرف انرژی می‌شود. خرابی قطعات الکترونیکی می‌تواند منجر به توقف کامل خط تولید شود.

قطعات سازه‌ای

قطعات سازه‌ای شامل فریم اصلی، شاسی، پایه‌ها، نگهدارنده‌ها و بخش‌های فلزی ساختاری دستگاه هستند. این قطعات وظیفه تحمل وزن و نیروهای واردشده از فرآیند خردایش را برعهده دارند. معمولاً از فولادهای ضخیم و مقاوم ساخته می‌شوند و باید دارای جوشکاری استاندارد و طراحی مهندسی باشند. آسیب در قطعات سازه‌ای می‌تواند ایمنی کل دستگاه را تحت تأثیر قرار دهد.

مواد اولیه و فناوری ساخت قطعات هیدروکن

کیفیت مواد اولیه یکی از مهم‌ترین عوامل در دوام قطعات سنگ شکن هیدروکن است. این قطعات معمولاً در شرایط کاری بسیار سخت قرار دارند و باید در برابر سایش، ضربه و فشار مقاوم باشند. به همین دلیل، انتخاب آلیاژ مناسب و استفاده از فناوری‌های پیشرفته ریخته‌گری اهمیت زیادی دارد.

فولاد منگنزی یکی از پرکاربردترین مواد در تولید قطعات دستگاه سنگ شکن هیدروکن است. این آلیاژ دارای خاصیت کارسختی است؛ یعنی با افزایش ضربه، سطح آن سخت‌تر می‌شود و مقاومت در برابر سایش افزایش می‌یابد. علاوه بر این، برخی قطعات با استفاده از فولاد کروم‌دار یا نیکل‌دار ساخته می‌شوند تا مقاومت بیشتری داشته باشند.

فرآیندهای تولید نیز نقش مهمی در کیفیت نهایی دارند. ریخته‌گری دقیق، عملیات حرارتی کنترل‌شده و ماشین‌کاری پیشرفته باعث می‌شود قطعات سنگ شکن هیدروکن دارای استحکام و دقت ابعادی مناسب باشند. در سال‌های اخیر، استفاده از شبیه‌سازی کامپیوتری در طراحی قالب‌ها باعث کاهش عیوب ریخته‌گری شده است.

کنترل کیفیت نیز مرحله‌ای حیاتی است. آزمایش‌های غیرمخرب، بررسی ترکیب شیمیایی و تست‌های مکانیکی برای اطمینان از کیفیت قطعات سنگ شکن هیدروکن انجام می‌شود. این اقدامات باعث افزایش اطمینان در عملکرد قطعات در شرایط عملیاتی می‌شود.

در نهایت، پیشرفت فناوری‌های متالورژی و مهندسی مواد نقش مهمی در بهبود عملکرد و افزایش عمر قطعات دستگاه سنگ شکن مخروطی داشته و همچنان زمینه توسعه این صنعت را فراهم می‌کند.

گروه مهندسی آفتاب ماشین در زمینه تأمین و فروش انواع قطعات سنگ‌شکن هیدروکن (مخروطی) فعالیت دارد و امکان ارائه مستقیم قطعات مصرفی و یدکی مورد نیاز این دستگاه‌ها را برای واحدهای معدنی و خطوط خردایش فراهم کرده است. این مجموعه با ارائه مشاوره تخصصی در انتخاب قطعات مناسب، به افزایش عمر مفید دستگاه و بهبود عملکرد خطوط تولید کمک می‌کند.

جمع بندی

در مجموع، دستگاه هیدروکن یکی از تجهیزات کلیدی خردایش در صنایع معدنی است که عملکرد آن به کیفیت و نگهداری قطعات وابستگی مستقیم دارد. قطعات سنگ شکن هیدروکن را می‌توان در چند گروه اصلی شامل قطعات خردایش (منتل و کانکیو)، قطعات مکانیکی و انتقال نیرو (شفت، بوشینگ‌ها، چرخ‌دنده‌ها)، قطعات یدکی عمومی (غلطک‌ها، فنرها، سوزن‌ها و دسته‌ها)، قطعات الکترونیکی و قطعات سازه‌ای دسته‌بندی کرد. قطعات سایشی بیشترین مصرف را دارند و باید به‌صورت دوره‌ای تعویض شوند، در حالی که خرابی قطعات مکانیکی حساس‌تر و پرهزینه‌تر است. همچنین در مدل‌های جدید، سیستم‌های کنترلی و الکترونیکی نقش مهمی در افزایش ایمنی و بهینه‌سازی عملکرد دارند.

از سوی دیگر، استفاده از متریال باکیفیت، فناوری ساخت دقیق و اجرای برنامه نگهداری پیشگیرانه (روانکاری، بازرسی، تنظیمات و تعویض به‌موقع) می‌تواند هزینه‌های عملیاتی را کاهش داده و عمر دستگاه را افزایش دهد. به همین دلیل، بسیاری از مجموعه‌ها ترجیح می‌دهند از قطعات دستگاه سنگ شکن مخروطی مناسب همراه با نگهداری اصولی، مهم‌ترین عامل افزایش راندمان، کاهش توقف تولید و سودآوری بیشتر در بهره‌برداری از سنگ‌شکن هیدروکن است.
