نحوه تنظیم دهانه سنگ شکن فکی

تنظیم دهانه سنگ شکن فکی تاثیر مستقیمی بر اندازه محصول خروجی، ظرفیت خردایش، میزان استهلاک قطعات و عملکرد کلی خط فرآوری دارد. دهانه خروجی سنگ شکن فکی با توجه به نوع دستگاه و مکانیزم تنظیم آن، از طریق سیستم مکانیکی، شیم، گوه یا سیستم هیدرولیکی تغییر می‌کند. هرچه دهانه خروجی کوچک‌تر شود، محصول نهایی ریزتر خواهد شد؛ البته کاهش بیش از حد دهانه می‌تواند باعث افزایش فشار روی دستگاه، کاهش ظرفیت و بالا رفتن استهلاک شود. بنابراین تنظیم دهانه باید بر اساس نوع سنگ، ابعاد خوراک، ظرفیت مورد نیاز و دانه‌بندی محصول انجام شود. نکته مهم این است که تنظیم دهانه باید زمانی انجام شود که دستگاه کاملا متوقف، ایمن و مطابق دستورالعمل سازنده باشد.

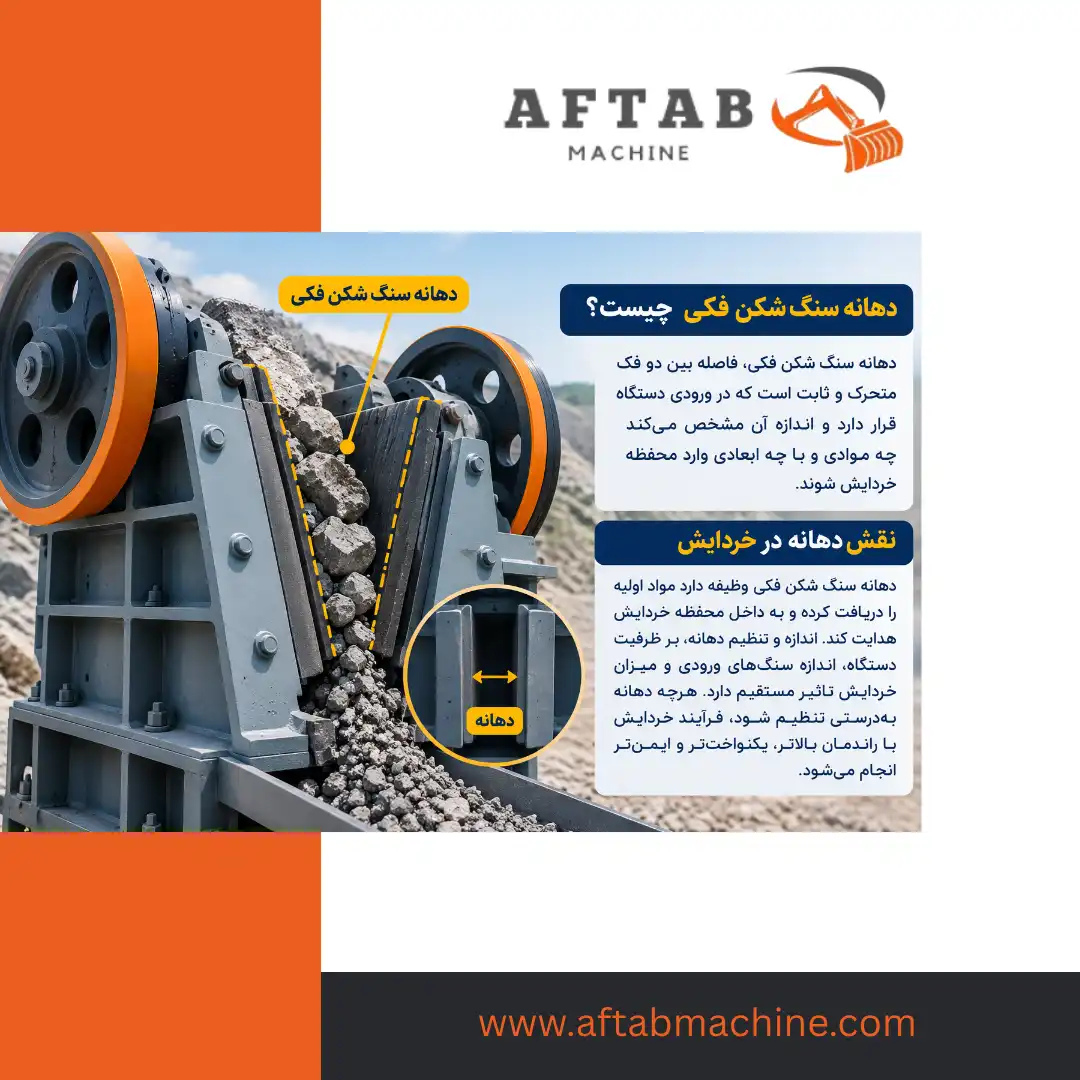

دهانه سنگ شکن فکی چیست و چه نقشی در خردایش دارد؟

سنگ شکن فکی از دو فک تشکیل شده است که یکی ثابت و دیگری متحرک است. سنگ از قسمت بالایی وارد محفظه خردایش می‌شود و بر اثر حرکت فک متحرک، تحت فشار قرار می‌گیرد و خرد می‌شود. فاصله بین فک‌ها در قسمت خروجی، نقش مهمی در تعیین اندازه محصول دارد. این فاصله معمولا با عنوان دهانه خروجی، تنظیم دهانه یا CSS (Closed Side Setting) شناخته می‌شود و مقدار آن بسته به طراحی دستگاه و شرایط کاری قابل تغییر است. در زمان انتخاب تنظیم مناسب، باید توجه داشت که عدد تنظیم دهانه به تنهایی اندازه دقیق تمام ذرات خروجی را مشخص نمی‌کند، زیرا دانه‌بندی محصول به عواملی مانند شکل سنگ، ویژگی‌های ماده، میزان خوراک و شرایط کار دستگاه نیز وابسته است.

تنظیم دهانه در واقع نقطه تعادل میان اندازه محصول و ظرفیت دستگاه است. اگر دهانه بیش از اندازه باز باشد، سنگ‌های خروجی بزرگ‌تر خواهند بود و ممکن است برای رسیدن به دانه‌بندی مورد نظر، نیاز به خردایش مجدد وجود داشته باشد. اگر دهانه بیش از اندازه بسته شود، حجم فضای عبور مواد کاهش پیدا می‌کند و فشار وارد بر مجموعه افزایش می‌یابد. به همین دلیل، اپراتور یا مسئول فنی باید تنظیم دهانه را بر اساس مشخصات واقعی خط انجام دهد و صرفا با هدف تولید محصول ریزتر، فاصله فک‌ها را تا حد امکان کاهش ندهد.

ارتباط تنظیم دهانه با اندازه محصول خروجی

هرچه فاصله فک‌ها در قسمت خروجی کاهش پیدا کند، امکان تولید محصول ریزتر افزایش می‌یابد؛ اما این رابطه به صورت کاملا مستقیم و بدون محدودیت نیست. زمانی که دهانه بیش از حد بسته شود، سنگ شکن ممکن است با افزایش بار، کاهش جریان مواد و افزایش فشار مواجه شود. در نتیجه ظرفیت واقعی خط کاهش پیدا می‌کند و استهلاک فک‌ها و سایر قطعات نیز بیشتر می‌شود. از طرف دیگر، باز بودن بیش از حد دهانه می‌تواند باعث تولید محصولی با ابعاد بزرگ‌تر از نیاز خط شود و عملکرد مراحل بعدی فرآوری را تحت تاثیر قرار دهد.

به همین دلیل، مقدار مناسب دهانه باید با توجه به محصول مورد انتظار و مشخصات فنی دستگاه تعیین شود. گروه مهندسی آفتاب ماشین در طراحی خطوط فرآوری مواد معدنی، هماهنگی میان سنگ شکن اولیه، تجهیزات انتقال مواد و مراحل بعدی خردایش را برای دستیابی به دانه‌بندی مطلوب ضروری می‌داند. در یک خط استاندارد، تنظیم سنگ شکن فکی نباید به صورت جداگانه و بدون در نظر گرفتن ظرفیت سایر تجهیزات انجام شود.

نحوه تنظیم دهانه سنگ شکن فکی چگونه است؟

روش تنظیم دهانه سنگ شکن فکی به مدل، ظرفیت و طراحی دستگاه بستگی دارد. در سنگ شکن‌های فکی مختلف ممکن است از سیستم تنظیم مکانیکی با شیم، سیستم گوه‌ای یا مکانیزم هیدرولیکی استفاده شود. به همین دلیل، قبل از هرگونه تغییر در تنظیمات باید دستورالعمل سازنده دستگاه بررسی شود. با وجود تفاوت در مکانیزم‌ها، هدف تمام این سیستم‌ها یکسان است: تغییر موقعیت بخش‌های مکانیکی مرتبط با فک متحرک یا پشت آن و ایجاد فاصله مورد نظر در قسمت خروجی.

پیش از تنظیم، دستگاه باید از مدار خارج شود و تمام منابع انرژی آن طبق دستورالعمل ایمنی مجموعه ایزوله شوند. وجود سنگ یا مواد فشرده داخل محفظه خردایش نیز باید بررسی شود. انجام تنظیم در شرایطی که دستگاه امکان حرکت ناخواسته دارد، می‌تواند خطر جدی ایجاد کند. پس از ایمن سازی، مقدار فعلی دهانه اندازه‌گیری و با مقدار مورد نیاز فرآیند مقایسه می‌شود. سپس مکانیزم تنظیم دستگاه مطابق دستور سازنده تغییر داده شده و مقدار جدید دوباره کنترل می‌شود.

مراحل کلی تنظیم دهانه سنگ شکن فکی

اگرچه جزئیات مکانیزم در مدل‌های مختلف متفاوت است، روند کلی بررسی و تنظیم معمولا بر پایه چند مرحله مشخص انجام می‌شود. انجام این مراحل با رعایت دستورالعمل سازنده باعث می‌شود تنظیم جدید بدون ایجاد فشار غیرضروری بر تجهیزات انجام شود.

1. توقف کامل و ایمن سازی دستگاه: سنگ شکن باید خاموش شده و منابع انرژی آن مطابق رویه ایمنی مجموعه قطع و ایزوله شوند.
2. بررسی وضعیت محفظه خردایش: وجود سنگ، قطعات فلزی یا مواد گیر کرده باید بررسی شود و هرگونه انسداد مطابق دستورالعمل دستگاه رفع شود.
3. اندازه گیری تنظیم فعلی: مقدار دهانه موجود با روش تعیین شده برای همان مدل دستگاه بررسی می‌شود.
4. مشخص کردن مقدار تنظیم جدید: مقدار مورد نیاز بر اساس دانه‌بندی محصول و ظرفیت خط تعیین می‌شود.
5. تنظیم مکانیزم دستگاه: شیم، گوه یا سیستم هیدرولیکی مطابق دستورالعمل سازنده تغییر داده می‌شود.
6. کنترل مجدد دهانه: پس از تنظیم، مقدار جدید دوباره اندازه‌گیری می‌شود تا از صحیح بودن آن اطمینان حاصل شود.
7. راه اندازی و کنترل عملکرد: پس از اطمینان از بسته بودن حفاظ‌ها و آماده بودن دستگاه، سنگ شکن به مدار بازگردانده شده و عملکرد آن تحت نظر قرار می‌گیرد.

در دستگاه‌های مختلف، روش دقیق جابه‌جایی شیم یا عملکرد سیستم هیدرولیکی می‌تواند تفاوت داشته باشد. بنابراین نباید یک روش عمومی را بدون تطبیق با مدل دستگاه اجرا کرد.

چه عواملی مقدار مناسب دهانه سنگ شکن فکی را تعیین میکنند؟

انتخاب دهانه مناسب فقط به اندازه محصول نهایی مربوط نیست و چندین عامل فنی باید همزمان بررسی شوند. نوع سنگ، سختی، سایندگی، رطوبت، ابعاد خوراک، ظرفیت مورد نیاز و مشخصات تجهیزات پایین‌دست همگی روی مقدار مناسب تنظیم اثر می‌گذارند. برای مثال، اگر سنگ ورودی بسیار سخت و بزرگ باشد، تنظیم بیش از حد بسته می‌تواند فشار زیادی به فک‌ها و سیستم محرک وارد کند. در مقابل، اگر هدف تولید محصولی با دانه‌بندی درشت باشد، بستن بیش از اندازه دهانه نه تنها ضروری نیست، بلکه می‌تواند ظرفیت خط را کاهش دهد.

همچنین باید رابطه میان دهانه سنگ شکن و ظرفیت فیدر بررسی شود. اگر فیدر مقدار زیادی ماده را وارد سنگ شکن کند اما دهانه برای آن حجم مناسب نباشد، دستگاه با افزایش بار مواجه می‌شود. بنابراین تنظیم دهانه باید بخشی از فرآیند تنظیم کل خط باشد. گروه مهندسی آفتاب ماشین در انتخاب و طراحی تجهیزات خردایش، ظرفیت خوراک ورودی، مشخصات سنگ و دانه‌بندی مورد انتظار را در کنار یکدیگر بررسی می‌کند تا دستگاه در محدوده کاری مناسب فعالیت کند.

تنظیم نادرست دهانه چه مشکلاتی ایجاد می‌کند؟

تنظیم اشتباه دهانه می‌تواند هم روی کیفیت محصول و هم روی سلامت مکانیکی سنگ شکن اثر بگذارد. اگر دهانه بیش از اندازه باز باشد، محصول خروجی ممکن است به اندازه مورد نیاز فرآیندهای بعدی نرسد. این مسئله می‌تواند بار بیشتری را به سنگ شکن‌های ثانویه منتقل کند یا باعث شود محصول دوباره وارد مدار خردایش شود. در نتیجه، ظرفیت واقعی خط کاهش پیدا می‌کند و انرژی بیشتری برای تولید محصول نهایی مصرف خواهد شد.

از طرف دیگر، بسته بودن بیش از اندازه دهانه نیز می‌تواند مشکل ساز باشد. افزایش فشار روی مجموعه، کاهش فضای عبور مواد، افزایش احتمال گرفتگی، افزایش استهلاک فک‌ها و بالا رفتن بار سیستم محرک از پیامدهایی هستند که باید جدی گرفته شوند. بنابراین تنظیم دهانه باید با هدف ایجاد تعادل میان ظرفیت، دانه‌بندی و استهلاک انجام شود.

نشانه‌هایی که می‌توانند نشان دهند تنظیم یا شرایط کاری سنگ شکن نیاز به بررسی دارد عبارتند از:

• تغییر ناگهانی در اندازه محصول خروجی
• کاهش محسوس ظرفیت تولید
• افزایش غیرعادی جریان یا بار موتور
• افزایش لرزش یا صدای غیرمعمول
• افزایش سریع میزان سایش فک‌ها
• گرفتگی یا تجمع غیرعادی مواد در محفظه خردایش
• افزایش تعداد دفعات توقف دستگاه

بهترین زمان برای تنظیم دهانه سنگ شکن فکی چه موقع است؟

تنظیم دهانه معمولا زمانی انجام می‌شود که مشخصات محصول مورد نیاز تغییر کرده باشد، دانه‌بندی خروجی از محدوده مورد انتظار خارج شود یا پس از تعویض قطعات سایش، موقعیت کاری دستگاه نیاز به اصلاح داشته باشد. با فرسوده شدن فک‌ها، هندسه محفظه خردایش نیز به تدریج تغییر می‌کند و مقدار واقعی دهانه می‌تواند با شرایط اولیه متفاوت شود. بنابراین کنترل تنظیم دستگاه باید بخشی از برنامه سرویس و نگهداری باشد.

پس از تعویض فک‌ها یا انجام تعمیرات اساسی نیز باید تنظیم دهانه دوباره بررسی شود. همچنین زمانی که نوع سنگ ورودی تغییر می‌کند، ظرفیت تولید افزایش یا کاهش پیدا می‌کند یا دانه‌بندی محصول مورد نظر تغییر می‌یابد، بررسی تنظیمات اهمیت بیشتری پیدا می‌کند. گروه مهندسی آفتاب ماشین توصیه می‌کند مقدار تنظیمی دستگاه بر اساس داده‌های واقعی تولید و وضعیت محصول خروجی ارزیابی شود، نه صرفا بر اساس یک عدد ثابت که برای تمام شرایط استفاده شود.

چگونه از تنظیم صحیح دهانه سنگ شکن فکی مطمئن شویم؟

پس از تنظیم مکانیکی، تنها نگاه کردن به موقعیت اجزای دستگاه برای تایید تنظیم کافی نیست. مقدار دهانه باید با روش اندازه‌گیری مناسب مدل دستگاه کنترل شود و سپس عملکرد سنگ شکن در شرایط کاری واقعی مورد بررسی قرار گیرد. اندازه محصول، ظرفیت عبوری، بار موتور، لرزش، صدای دستگاه و میزان سایش فک‌ها می‌توانند اطلاعات مناسبی درباره وضعیت عملکرد ارائه دهند.

برای ارزیابی دقیق‌تر می‌توان نمونه‌هایی از محصول خروجی را در دوره‌های مختلف برداشت و دانه‌بندی آنها را بررسی کرد. اگر محصول به مشخصات مورد نظر نزدیک باشد و دستگاه نیز بدون افزایش غیرعادی بار کار کند، می‌توان نتیجه گرفت که تنظیمات با شرایط کاری هماهنگ‌تر هستند. البته این کنترل باید در کنار بررسی وضعیت فک‌ها، فیدر و سایر تجهیزات انجام شود.

نکات ایمنی هنگام تنظیم دهانه سنگ شکن فکی

تنظیم دهانه سنگ شکن فکی یک عملیات مکانیکی است و نباید در زمان کار عادی دستگاه یا بدون رعایت دستورالعمل ایمنی انجام شود. نیروی ذخیره شده در قطعات، وزن اجزای متحرک و احتمال حرکت ناخواسته مکانیزم می‌تواند خطرناک باشد. پیش از شروع کار، دستگاه باید طبق سیستم ایمنی مجموعه خاموش و ایزوله شود و افراد غیرمسئول از محدوده عملیات فاصله بگیرند.

همچنین استفاده از ابزار مناسب و تجهیزات حفاظت فردی ضروری است. اگر دستگاه دارای سیستم هیدرولیکی یا مکانیزم خاصی است، تنظیم باید توسط فرد آموزش دیده و مطابق دستورالعمل همان مدل انجام شود. گروه مهندسی آفتاب ماشین نیز در عملیات سرویس و تنظیم تجهیزات فرآوری، رعایت دستورالعمل سازنده و اجرای فرآیندهای ایمنی پیش از دسترسی به بخش‌های متحرک را ضروری می‌داند.

جمع بندی

تنظیم دهانه سنگ شکن فکی فرآیندی است که مستقیما با دانه‌بندی محصول، ظرفیت تولید و میزان استهلاک دستگاه ارتباط دارد. کاهش دهانه معمولا امکان تولید محصول ریزتر را افزایش می‌دهد، اما اگر این کاهش بدون توجه به ظرفیت دستگاه، نوع سنگ و شرایط خوراک انجام شود، می‌تواند فشار و استهلاک را افزایش دهد. از سوی دیگر، باز بودن بیش از اندازه دهانه نیز ممکن است باعث تولید محصول درشت و کاهش کارایی مراحل بعدی فرآوری شود.

برای رسیدن به تنظیم مناسب، ابتدا باید مشخصات ماده و محصول مورد نظر تعیین شود و سپس مقدار دهانه مطابق ظرفیت دستگاه و دستورالعمل سازنده تنظیم گردد. کنترل فک‌ها، وضعیت تغذیه، بار موتور، دانه‌بندی محصول و میزان سایش نیز باید در کنار تنظیم دهانه مورد توجه قرار گیرد. گروه مهندسی آفتاب ماشین با تمرکز بر طراحی و ساخت ماشین آلات فرآوری مواد معدنی، می‌تواند شرایط عملیاتی پروژه را برای انتخاب و تنظیم مناسب تجهیزات خردایش مورد بررسی قرار دهد.
